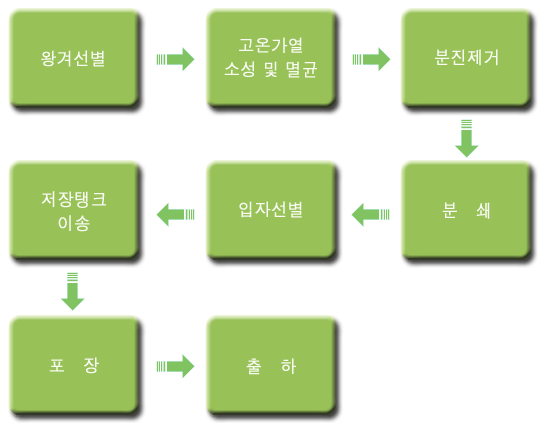

:: 처음화면 > 제품소개 > 왕겨       1. 바이오 분해성으로 환경 친화적인 기초 소재임 2. 고온고압으로 가열 분쇄하여 침상 조직이 파괴되어 합성 수지, 고무의 가공시 기계 마모가 적음 3. 잔류 농약이나 중금속류가 없어 동물의 경구투여시 안전성과 시식물 섬유로서의 효과가 있음 4. 가금 가축에 소화흡수가 잘됨. 무균상태임 NNP Powder (sem사진 50/1) NNP Powder (sem사진 100/1) 처리전 왕겨시료 (광학현미경사진 100/1)     1. 바이오 미생물 배양 원료 2. 합성 수지 강도 개선용 충진재 - 훼놀수지.멜라민수지.요소수지 - ABS수지.포리에틸렌.포리프로필렌.포리에스테르 - PVC등 합성 수지 3. 고무의 강도개선용 충진재 4. 가축 가금의 사료 및 조사료 5. 사료용 동물 약품의 부형제 6. 석고보드.자동차 라이닝, 건축소재의 비석면계 소재 7. 접착제용 충진제 8. 가옥 내벽면의 습도 조절도료소재 9. 포장용지의 미끄럼 방지제 10. 압출성형 건재용 충전제 11. 다공질 세라믹용 원료 12. 고품위의 천연 벽지등 환경친화적 원료 13. 일회용 용기 원료 1. 열 가소성 수지(PVC Casting leather)       PVC (Paste resin) 100 100 DOP 95 50~80 DOA - 1~20 ESO 5 - NNP A, AA Type 5~20 15~30 안정제 3 3 발포제 3 3 2. 열 가소성 수지(PP 또는 HDPE Extruding)       PP 100 100 활제 (Mg-St) 1 1 NNP B Type 40~60 30~50 발포제 _ 3 3. 경화성 수지(페놀수지)       NNP A, AA Type 100 - NNP B, C Type - 200 Resol - 200 Novolac 100 - Hexamethylene diamine 12 - Zn-St 2 - 4. 고무 제품(Rubber out-sole sponge)         천연고무 30 경탄 20 SBR 30 NNP A , AA Type 50 Histyrene 고무 40 Clay 30 Stearic acid 1.5 P-Oil 10 Zinc oxide 6 DM 0.7 Coumarone 수지 5 황 2.5 ZE-O-SIL 20 발포제 6 Fine 300 Mesh Pass AA 150 Mesh Pass A 80~180 Mesh B 50~180 Mesh C 20~50 Mesh 성 분 Moisture (수분) (wt%) 6.0 6.3 6.4 5.8 10.3 Fat (조지방) (wt%) 0.2 0.2 0.2 0.3 0.6 Lignin (리그닌) (wt%) 21.0 20.6 20.3 16.9 26.2 Cellulose (섬유소) (wt%) 60.0 59.9 59.2 58.7 62.5 Ash (회분) (wt%) 12.8 13.2 13.9 18.3 0.4 Mean Particle Size 평균입경 (平均粒經) (㎛) 300 209 179 31 164 SPecific Surface Area 비표면적 (比表面積) (㎡ / g) 1.06 0.66 0.73 1.48 1.14 Real Density 실비중 (gm / ㎤) 0.88 0.88 0.89 0.90 0.70 Bulk Density 가사밀도 (gm / ㎤) 0.43 0.52 0.53 0.57 0.22 AA-TYPE B-TYPE C-TYPE ▶ 물성일람표 | 흡음시험 측정결과 | Disk Care Test   사용충전제 평균입경um NNP AA NNP AA 목 분Il 목 분I 31 31 48 72 조성 충진제 100 150 100 100 노보락 100 100 100 100 핵사민 12 12 12 12 ZU-Steate 16.8 13.1 12.8 11.6 유동성 disc cure치(cm) 2 2 2 2 물성 밀도 mg/㎤ 1.35 1.37 1.30 1.32 수축율 % 0.4 0.5 0.4 0.4 굴곡강도 kg/㎟ 11.0 9.1 7.7 6.4 굴곡탄성율 % 650 700 610 670 산피충격치 kgf.cm/㎠ 2.7 2.7 2.7 2.8 체적저항율 10 ohm.cm 4 3 3 4 표면저항율 10 ohm.cm 12 9 8 8 하중휨온도℃ 149 144 144 158 성형조건 - 성형온도 : 170 ℃ 성형시간 : 10 min 측정방법 밀도 시편의 치수 및 중량으로부터 산출함 수축율 100 (금형치수-시편치수) / 금형치수 굴곡강도,굴곡탄성율 JIS K-7203에 의거함 산-피충격치 JIS K-7111에 의거함 체적저항율 표면저항율 JIS K6911 5.13에 의거함 하중휨온도 JIS K-207에 의거함 첨가물 wl % ㆍ NNP 10 (12㎛) NNP 31㎛ 103050 경탄산칼슘 1020 밀도 gm/ml 0.91 0.94 1.01 1.02 1.07 0.97 1.13 인장강도 kgf/㎜ 3.42 2.91 3.10 2.25 2.22 3.20 2.70 신장율 x >700 >700 25 13 6 >700 177 경도 Shore D 76 77 77 78 81 77 79 흡수율 % 0.03 0.05 0.10 0.45 0.47 0.03 0.04 치수수축율 % 2.0 1.7 1.7 1.7 1.4 1.7 1.4 마모량 ㎣ 16.8 ㆍ ㆍ 12.5 ㆍ ㆍ 30.5 동마찰계수 0.25 ㆍ ㆍ 0.24 ㆍ ㆍ MI g/1cmin 0.8 ㆍ ㆍ 0.5 ㆍ ㆍ 0.6 하중필 온도 ℃ 95.1 ㆍ ㆍ 119.0 ㆍ ㆍ 114.4 IZOD충격 kgf~cm/㎠ 3.6 ㆍ ㆍ 2.5 ㆍ ㆍ 4.1
